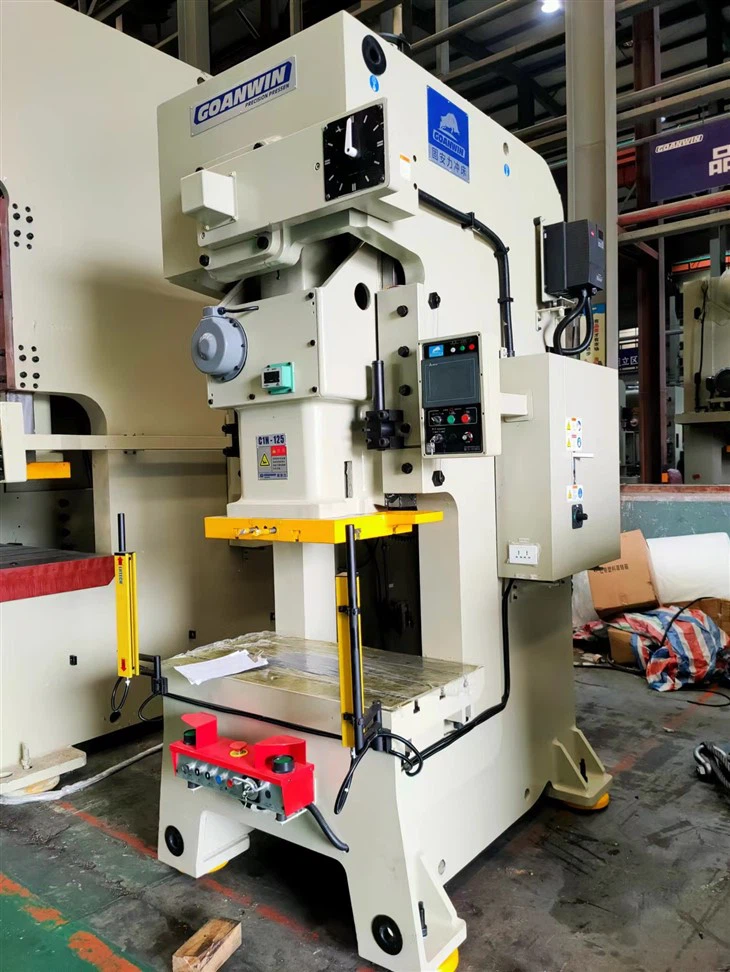

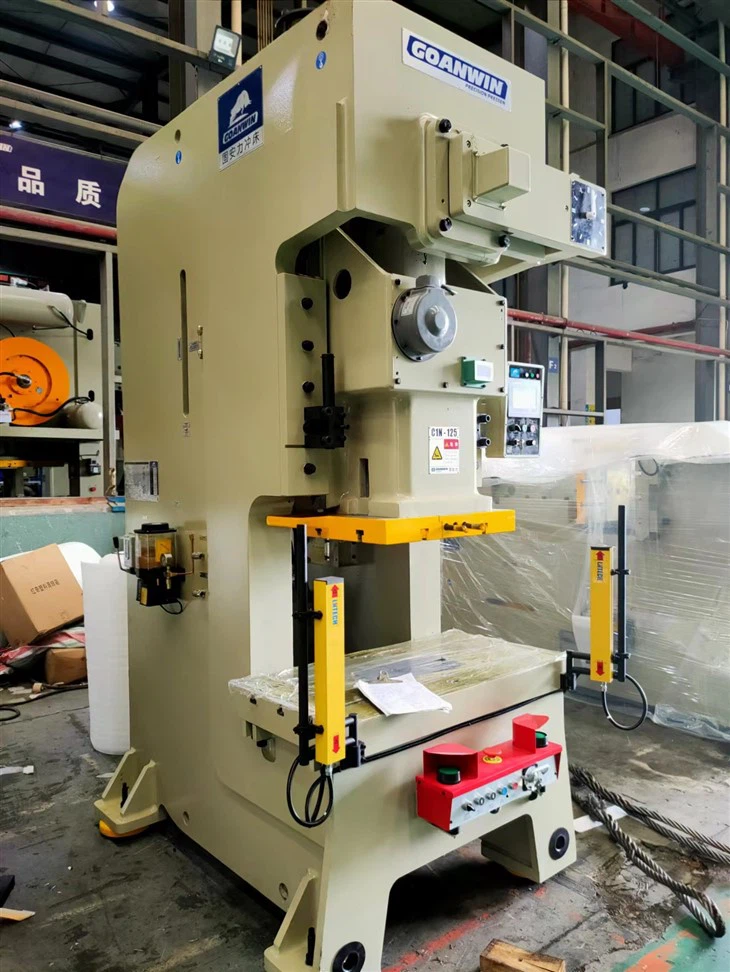

מכבש ארכובה מכני זה עם מסגרת C מיועד להטבעת חלקים קטנים בקצבי לחיצה חד-פעמית גבוהים או במצב רציף, תוך שימוש בחסר או במלאי סליל. מכבש החתמת מתכת C1N מספק את כל התכונות שאתה מצפה למצוא במכבש ברמה עולמית, במחיר תחרותי מאוד, מגובה בתקופת אחריות ארוכה ללא הגבלה.
תכונות
מומנט גבוה, מצמד ובלם נמוכים.
מסגרת קשיחה עם פחות סטיה.
גלגלי שיניים בעלי דיוק גבוה וארכובה קשיחות גבוהה מבטיחים חיים ודיוק ארוכים של הלחיצה.
מערכת שימון מאולצת עם צג ברירת מחדל מבטיחה את אמינות הפעולה.
עיצוב ידידותי למשתמש ומערכת בקרה חשמלית המספקת תאימות גבוהה לאוטומציה.
מערכת הגנת עומס יתר הידראולית בתגובה מהירה משחררת את הלחץ של עומס יתר, עוצרת את המכבש באופן מיידי ומגינה על המכבש והמת מנזק.
עיין במפרטים של מכבש מסגרת הפער מסדרת C1N שלנו למטה, ולאחר מכן צור איתנו קשר לקבלת סיוע בזיהוי המכבש המכאני המתאים ליישום שלך.
ניתן להתאים את מכבשי Goanwin כדי לעמוד במגוון רחב יותר של SPM, שבץ, נקודת דירוג (BDC), מיטה ומפרטים וממדים אחרים.
נתונים טכניים
| דֶגֶם | C1N-15 | C1N-25A | C1N-25 | C1N-35 | C1N-45 | C1N-60 | C1N-80 | C1N-110 | C1N-160 | C1N-200 | C1N-260 | C1N-315 | C1N-400 | ||||||||||||
| V-Type | V-Type | V-Type | H-Type | V-Type | H-Type | V-Type | H-Type | V-Type | H-Type | V-Type | H-Type | V-Type | H-Type | V-Type | H-Type | V-Type | H-Type | V-Type | H-Type | V-Type | H-Type | V-Type | |||
| יְכוֹלֶת | טוֹן | 15 | 25 | 25 | 35 | 45 | 60 | 80 | 110 | 160 | 200 | 260 | 315 | 400 | |||||||||||
| נקודת טונה מדורגת | מ"מ | 1 | 3.2 | 3.2 | 1.6 | 3.2 | 1.6 | 3.2 | 1.6 | 4 | 2 | 4 | 2 | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | 8 | 4 | 8 | |
| שבץ לדקה | מִשְׁתַנֶה | SPM | 120~180 | 60-140 | 60-140 | 130-200 | 40-120 | 110-180 | 40-100 | 100-150 | 35-90 | 80-120 | 35-80 | 80-120 | 30-60 | 60-90 | 20-50 | 40-70 | 20-50 | 50-70 | 20-40 | 40-50 | 20-40 | 40-50 | 20-35 |
| קָבוּעַ | SPM | 130 | 110 | 110 | 85 | 75 | 65 | 65 | 50 | 35 | 35 | 30 | 30 | 30 | |||||||||||
| שָׁבָץ | מ"מ | 60 | 80 | 60 | 30 | 70 | 40 | 80 | 50 | 120 | 60 | 150 | 70 | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 | 250 | 150 | 300 | |
| גובה למות | מ"מ | 200 | 195 | 200 | 215 | 220 | 235 | 250 | 265 | 310 | 340 | 340 | 380 | 360 | 410 | 460 | 510 | 460 | 510 | 500 | 550 | 500 | 550 | 550 | |
| התאמת שקף | מ"מ | 50 | 50 | 50 | 55 | 60 | 75 | 80 | 80 | 100 | 110 | 120 | 120 | 120 | |||||||||||
| אזור מגלשות | מ"מ | 300x230x50 | 300x230x50 | 300x230x50 | 360x250x50 | 400x300x60 | 500x360x70 | 560x420x70 | 650x470x80 | 700x550x90 | 850x630x90 | 950x700x100 | 950x700x100 | 1050x840x100 | |||||||||||
| אזור חיזוק | מ"מ | 680x300x70 | 680x300x70 | 680x300x70 | 800x400x70 | 850x440x80 | 900x500x80 | 1000x550x90 | 1150x600x110 | 1250x800x410 | 1400x820x160 | 1500x840x180 | 1500x840x200 | 1800x950x200 | |||||||||||
| שאנק הול | מ"מ | Ø38.1 | Ø38.1 | Ø38.1 | Ø38.1 | Ø38.1 | Ø50 | Ø50 | Ø50 | Ø65 | Ø65 | Ø65 | Ø65 | Ø70 | |||||||||||
| מנוע ראשי | kw.p | 2.2x6 | 4x4 | 4x4 | 4x4 | 5.5x4 | 5.5x4 | 7.5x4 | 11x4 | 15x4 | 18.5x4 | 22x4 | 30x4 | 37x4 | |||||||||||
| התקן כוונון החלקה | תפעול ידני | נהיגה חשמלית | |||||||||||||||||||||||
| לחץ אוויר | ק"ג/סמ"ר | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||||
| לוחץ דיוק | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | GB(JIS)1class | ||||||||||||
| לוחצים מימד | מ"מ | 1236x856x1920 | 1280x850x2200 | 1280x850x2200 | 1380x900x2400 | 1600x950x2500 | 1600x1000x2800 | 1800x1180x3000 | 1900x1300x3200 | 2300x1400x3800 | 2615x1690x4075 | 2780x1850x4470 | 2780x1850x4500 | 3250x2150x4600 | |||||||||||
| קיבולת כרית למות | טוֹן | - | - | - | 2.3 | 2.3 | 3.6 | 3.6 | 6.3 | 10 | 14 | 14 | 14 | 14 | |||||||||||
| Die Cushion Stroke | מ"מ | - | - | - | 50 | 50 | 70 | 70 | 80 | 80 | 100 | 100 | 100 | 100 | |||||||||||
| אזור יעיל כרית | מ"מ | - | - | - | 300x230 | 300x230 | 350x300 | 450x310 | 500x350 | 650x420 | 710x480 | 810x480 | 810x480 | 810x480 | |||||||||||
